Motion Surface: elementos de seguridad microópticos.

Crane Currency ha presentado un nuevo elemento de seguridad de la familia Motion, que sucede a los hilos de seguridad Motion (empleados en el último diseño de los billetes de 100 dólares) y Rapid (ver diseño de billete de 100 pesos argentinos con el pájaro hornero) que también emplean esta tecnología microóptica. En este caso, el elemento Motion Surface no se introduce en la fabricación del papel, como los otros dos elementos, sino durante el proceso de impresión, al estilo de las bandas de kinegramas que emplean los euros, por ejemplo.

Este nuevo elemento tiene microlentes más pequeños que los empleados en los hilos Motion, puede usarse en superficies más grandes e incluir efectos ópticos más fáciles de controlar por el usuario.

Video de un billete de prueba.

Vídeo con detalles del proceso de diseño

Vídeo con detalles de Motion Surface

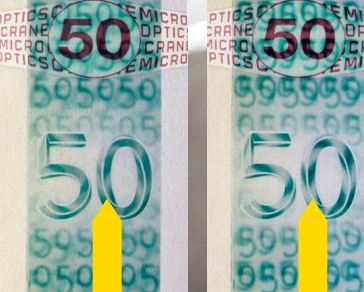

Al poder ocupar una mayor superficie, los desarrolladores de Motion Surface tienen la posibilidad de integrar su diseño con el impreso en el soporte papel e incluir en un mismo elemento distintos efectos ópticos: Flicker (efecto on-off de imagen), Shimmer (brillo controlado), Slidings bands (bandas que se desplazan con alto contraste), Deep (impresiones que parecen estar debajo del papel) y Topo (diseño afín a una gota de agua).

Vista en orden de los efectos ópticos que pueden

integrarse en un mismo elemento.

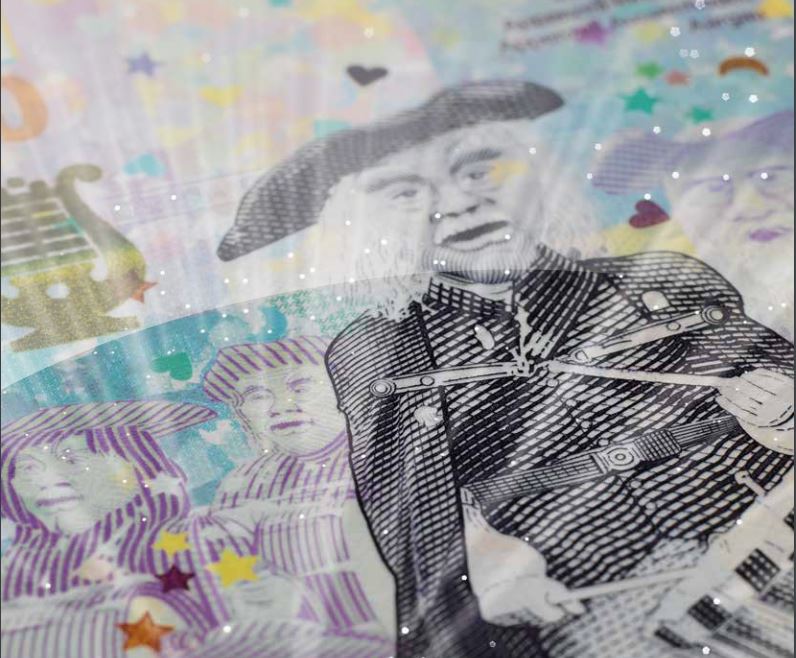

El primer billete en usar este elemento es el de 2000 som de Kirguistán, conmemorativo del 25 aniversario de la independencia de ese país.

Fuentes: Crane Currency y Banco Central de Kirguistán.

Tecnología lenticular Guardian

En el 2015 se presentan nuevos elementos de seguridad en billetes de polímero de Singapur con la denominación general de "Guardian Lens Plattform" y en dos variantes: Horizon y Cameo.

En una de las caras del sustrato se incorporan las lentes de 12 micrones de espesor, mientras que en la otra cara se plasman los diseños elegidos con diferentes sistemas de impresión, ya sea el elemento Horizon o Cameo (así se denominan los dos elementos de seguridad de esta tecnología).

En Horizon, al mover el billete y cambiar el ángulo de visión se dispara un cambio en el diseño de negativo a positivo, provocando un contraste que es de buena visibilidad en el examen organoléptico.

En Cameo, cuando se cambia el ángulo de visión se aprecia un efecto de profundidad en el diseño impreso, además de tener la posibilidad de disparar cambios de información drásticos que son fácilmente apreciables en un control de calle.

A continuación tres vídeos de referencia de estos elementos de seguridad.

Fuentes: CCL y Banco Central de Singapur.

HMC: Imagenes de color ocultas

Desarrollado por la empresa rusa Goznak y denominado como HMC, por Hidden Multi-Colour (image), es un dipositivo que aparece en el año 2010 en los billetes rusos de 500 rublos. Consiste en una imagen latente realizada en altorelieve por calcografía en seco sobre un sector impreso en offset con los colores elegidos.
Se activa moviendo el billete, inclinándolo, apareciendo el diseño oculto en variados colores, que también cambian cuando se rota el documento. Su elemento de seguridad de referencia es el MVC (moiree variable colour).

vista en ángulo recto del dispositivo

vista del dispositivo una vez inclinado el billete,

surgiendo el diseño multicolor

vista del dispositivo cuando se inclina y rota el billete,

desplegándose el cambio de color

En este billete, estos cambios también se visualizan cuando se controla el documento bajo radiaciones ultravioletas.

vista en ángulo recto del dispositivo bajo UV

vista del dispositivo una vez inclinado el billete y bajo UV,

surgiendo el diseño multicolor

vista del dispositivo cuando se inclina y rota el billete bajo UV,

desplegándose el cambio de color

StarPerf®: celulares controlando billetes.

Presentado por la imprenta Orell Füssli Security Printing en la conferencia BANKNOTE 2012, StarPerf® es el primer elemento de seguridad desarrollado para ser verificado mediante el uso de celulares inteligentes (smart phones).  Para ello combina microperforaciones efectuadas en el soporte del billete y una aplicación diseñada específicamente para el control de esos diseños.

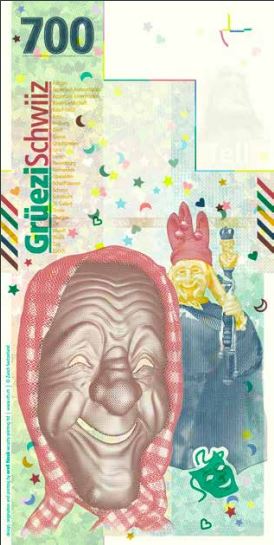

Anverso y reverso del billete de prueba con StarPerf®

Las microperforaciones se realizan mediante tecnología láser y son resistentes a la suciedad, al desgaste y al desgarro. No se las percibe a simple vista pero sí al trasluz.

Vista de las microperforaciones en el soporte

En la verificación con la app del smart phone se evalúan el tamaño, la forma y el patrón de las microperforaciones, control que se puede realizar tanto desde el anverso como reverso del billete. Para ello se coloca el smart phone a poca distancia del billete, y una fuente de luz detrás de éste. La aplicación reconoce el diseño perforado por el paso de la luz y muestra un mensaje de confirmación si es positivo el escaneo.

Además, la aplicación puede identificar otras características de seguridad del billete y funcionar como una plataforma educativa para el usuario. Si bien ya existían en el mercado otras aplicaciones relacionadas al proceso de alfabetización en billetes, ésta es la primera que se aplica para la verficación de autenticidad.




Fuente: imágenes y textos de http://www.ofs.ch/fileadmin/user_upload/brochures/StarPerf_en.pdf

MAGnite®: celulares controlando billetes.

MAGnite® es un elemento de seguridad desarrollado por Giesecke & Devrient (presentado el 11/12/12) y que se está probando en billetes. Esta característica se basa en la interacción entre los pigmentos de la tinta e imanes simples. Cuando se dispone el elemento de seguridad sobre un imán, los pigmentos se alinean y tornan visible el diseño de seguridad. La imagen puede ser generada por cualquier imán, como por ejemplo los que poseen los celulares o las alarmas electrónicas de prevención de robos de los comercios.

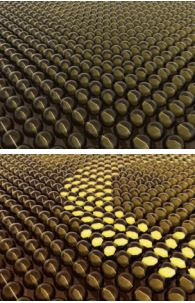

Arriba. microcápsulas orientadas magnéticamente.

Abajo: efecto que se produce cuando son expuestas a un imán.

Para lograr un efecto que permanezca durante todo el ciclo de vida de los billetes, los pigmentos se introducen en microcápsulas de alta duración. Una de las características a destacar es que estos pigmentos tienen libertad de movimiento en esas microcápsulas y despliegan patrones diferenciados de acuerdo al imán con el que interactúan. Por ejemplo, con los imanes de los celulares se desarrollan patrones ovalados, mientras que con los imanes que poseen las alarmas de los comercios se forma un efecto de líneas.



Fuentes: la fecha de presentación fue 11 de diciembre de 2012, véase el link https://www.gi-de.com/en/about_g_d/press/press_releases/Verifying-the-Authenticity-of-Banknotes-with-Mobile-Phones-g23104.jsp

Hilo de seguridad Motion

Existe una gran variedad de hilos de seguridad, algunos de ellos transportan microletras, hologramas, fluorescencia, iridiscencia u otras propiedades. En los últimos años se ha destacado la tecnología "Motion", presentada por primera vez en el billete de 1000 coronas suecas (SEK) del Banco de Suecia, emitido en el año 2006. Esta tecnología es desarrollada por Crane AB, subsidiaria sueca de la firma estadounidense Crane & Co., proveedora del papel del dólar de ese país norteamericano.

billete de 1000 coronas suecas y aproximación al hilo

El "Motion" incluye tecnología de última generación que se activa variando el ángulo de observación del papel moneda, percibiéndose un efecto de movimiento en las leyendas que transporta el hilo de seguridad. Cuando al billete se lo inclina sobre su eje vertical las microletras se desplazan de izquierda a derecha, y cuando se lo mueve sobre su eje horizontal las leyendas se desplazan de arriba hacia abajo. Este efecto es posible gracias a una pantalla de microlentes (650.000 por billete) que se ubica en ese hilo y que permite ampliar el tamaño de las microletras y provocar la sensación de movimiento.
La Oficina de Grabado e Impresión de la Reserva Federal de EEUU ha realizado un contrato con la firma Crane AB para emplear este dispositivo de seguridad en los futuros billetes de u$s 100 estadounidenses.
México se ha adelantado a su vecino del Norte ya que en Septiembre de 2008 presentó nuevos billetes de 200 y 1000 pesos que transportan en su soporte una variedad de este hilo de seguridad, dispuesto de manera vertical y en forma aventanillada, aunque en las gacetillas de información lo promocionan con el nombre de "Hilo 3D". Paraguay lo ha introducido a partir de diciembre de 2008 en las nuevas series de guaraníes.

Variantes del hilo en billetes de 1000 y 200 pesos mexicanos

a continuación el video de presentación del nuevo dólar

Fuentes de las imágenes y video: Bancos de México y moneyfactory.com (gentileza you tube)

MVC, tecnologías de siempre para dispositivos modernos

La última emisión de rublos rusos, del año 2004, en las denominaciones de 10, 50, 100, 500 y 1000, incluye un dispositivo de seguridad de gran impacto visual, el “MVC” o “moire variable colour” (efecto moiré con variabilidad de color), desarrollado por la impresora rusa Association Goznak. Para la obtención de tal efecto se apela a la combinación de dos sistemas de impresión tradicionales, ya que se estampan en forma alineada dos diseños lineales, uno en offset multicolor y otro en calcografía en seco (embosado), obteniendo de esa manera un elemento de seguridad ópticamente variable que se activa con la sola inclinación del billete, logrando que se despliegue un efecto moiré con diversos colores.

Izquierda: toma parcial del billete de 100 rublos rusos. Derecha: aproximación al dispositivo MVC, inclinando el billete surge el efecto moiré con variabilidad de color. Abajo: video del mismo billete donde puede apreciarse la activación del dispositivo

Imagen encriptada (Scrambled Indicia®)

Desarrollado por Alfred V. Alasia, de la empresa Graphic Security Systems Corporation, bajo el nombre de Scrambled Indicia®, este dispositivo consiste en un proceso que permite que una o más imágenes sean codificadas dentro de otras imágenes que dificultan la percepción de las primeras. Una lente actúa como decodificador, y cuando se produce la decodificación pueden leerse una o más leyendas, y hasta en diferentes idiomas. Pueden también incorporar tintas ultravioletas especiales, pasibles de ser leídas por un decodificador ultravioleta. Se han introducido en billetes de Omán, España (pesetas), Estonia y Uruguay. Esta medida de seguridad se ha adecuado e implementado con gran éxito a documentos de identidad.

billete de Estonia

aplicación del lente-filtro decodificador en el diseño principal del anverso

reverso del billete de Estonia

lente decodificador aplicado en dos sectores del reverso

Tintas metaméricas

Desarrolladas en par, ofrecen bajo luz normal el mismo color, pero cuando son sometidas a una fuente de luz distinta o son vistas con algún filtro surgen diferencias en el color. Con los billetes de polímero se ha incluido en el propio soporte el filtro metamérico, como es el caso de los billetes de 2000 lei rumanos o los de 10 reales brasileros.

billete de 10 reales con ventana transparente con filtro verificador. Cuando el billete es doblado por el anverso y el filtro es sobrepuesto a una de las embarcaciones impresas en el lado opuesto, la aplicación del filtro permite visualizar la figura de un número "10". (imágenes de Banco Central do Brasil)

Otra variante que se emplea en muchos de los billetes actuales, como el dolar, euro y rublos rusos, consiste en tinta metamérica con sensibilidad en el espectro del infrarrojo, pero en estos casos resulta necesario contar con instrumental adecuado para poder observar las cualidades sensibles a esas longitudes de onda. Este efecto es denominado metamerismo infrarrojo de tintas. Si una figura esta impresa con dos tintas de idéntico tono o matiz, pero diferentes propiedades, al someterse a luz del espectro infrarrojo se verá sólo la parte de la figura correspondiente a la zona impresa con tinta reflejante de la luz infrarroja.

billetes de 500 Euros y de 50 dólares examinados con infrarrojo

Microperforaciones

Perforaciones realizadas a nivel microscópico sobre el soporte papel o polímero mediante tecnología de perforación láser. Al trasluz son fácilmente reconocibles.

diseño efectuado con microperforaciones en los rublos rusos.

izquierda, vista con luz incidente. Derecha, con luz transmitida.

También se aplica sobre dispositivos como los kinegramas.

holograma del euro visto al trasluz

Con este sistema también pueden conformarse imágenes latentes (este efecto se aplica en cédulas de identificación).

arriba: vista de frente de diseño de imagen latente realizada con microperforación.

abajo: inclinando el billete surge otro diseño.

En el siguiente video se pueden percibir las microperforaciones alternando luz incidente con transmitida (billete ruso)

Fuentes: Bancos Centrales de Rusia, España y Suiza

Hologramas, kinegramas y otros

Tanto los hologramas como los kinegramas y alfragramas son DOVIDs (diffractive optically variable image devices, y en castellano podríamos decir dispositivos difractivos de imagen ópticamente variable) de primer orden de difracción.
Los hologramas son imágenes tridimensionales a todo color, diagramadas mediante un proceso especial de rayos láser. En papel moneda se emplean otras variantes como el iniciático pixelgrama y los actuales, y más populares, kinegramas, pues estos dispositivos han demostrado tener una mejor performance en el primer nivel de inspección.
El kinegrama es una característica desarrollada por la compañía suiza OVD Kinegram y, como el Alfagram de Surys, consiste en una estructura de difracción microscópica.
Tanto los kinegramas como los alfagramas basan su seguridad no en la tridimensionalidad, como los hologramas, sino en la variedad de efectos cinemáticos que se producen en ellos, como son la traslación, rotación, expansión, contracción y transformación de una imagen en otra (efecto morphing).

Tanto los hologramas como los kinegramas/alfagramas se presentan en tiras o en parches.

parche en billetes árabes

parche en billetes de Dinamarca

Alfagram en el euro, el simple movimiento y una buena iluminación disparan cambios en el diseño

tiras con kinegramas en los billetes noruegos

A continuación un video realizado con el kinegrama del billete de 20 euros en un microscopio digital 3D.



Con un simple movimiento del billete, se activa el diseño del kinegrama.
