Serigrafía

La serigrafía es uno de los últimos sistemas de impresión en incorporarse a la producción de papel moneda.

Es un sistema de impresión directo que trabaja por permeabilidad. Su matriz está conformada por una malla de tela o metal tensado en el cual se encuentra el diseño a imprimir. La malla recibe un tratamiento por el cual se impermeabiliza las zonas no impresoras, dejando libres las zonas  a imprimir. A través de esa malla se transfiere la tinta y se estampa el diseño al papel.

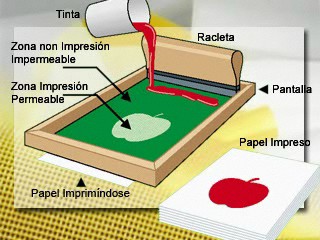

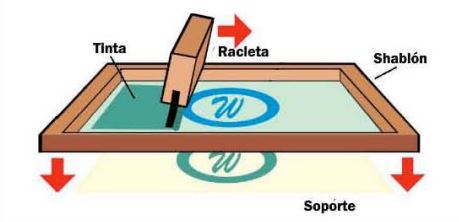

ilustración del proceso serigráfico

ilustración del proceso serigráfico

Este sistema de impresión, al igual que el calcográfico/intaglio, tiene la capacidad técnica de transportar e imprimir pigmentos de un tamaño grande y es por eso que muchos emisores de billetes lo usan para sustituir al intaglio en la incorporación de tintas ópticamente variables (OVI, SPARK, por ejemplo).

En el caso de la serigrafía de seguridad, la malla se dispone en un cilindro, ubicándose en su interior la racleta que empuja la tinta y transfiere el diseño.

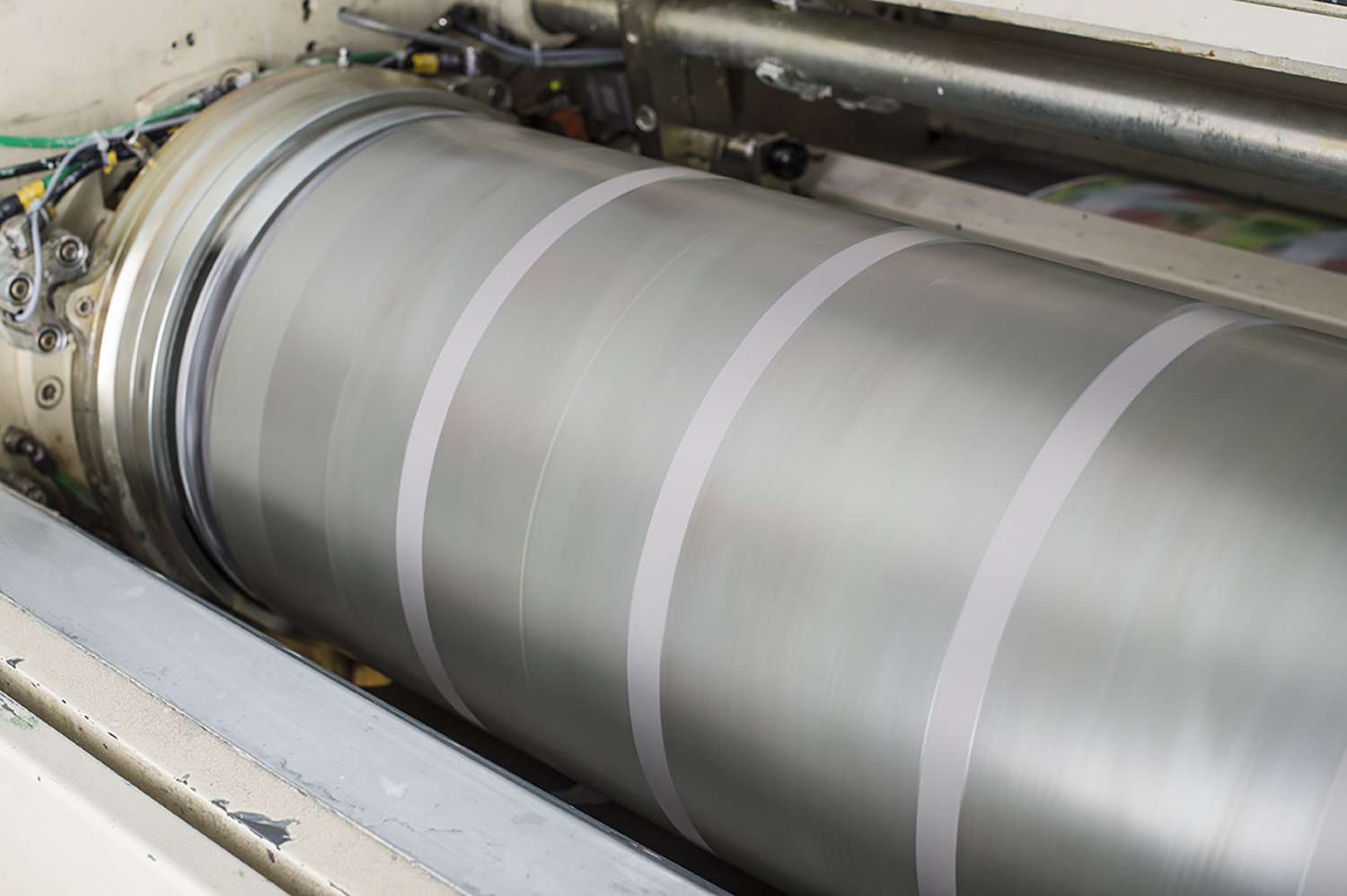

cilindro de impresión serigráfica

detalle de la malla del cilindro serigráfico

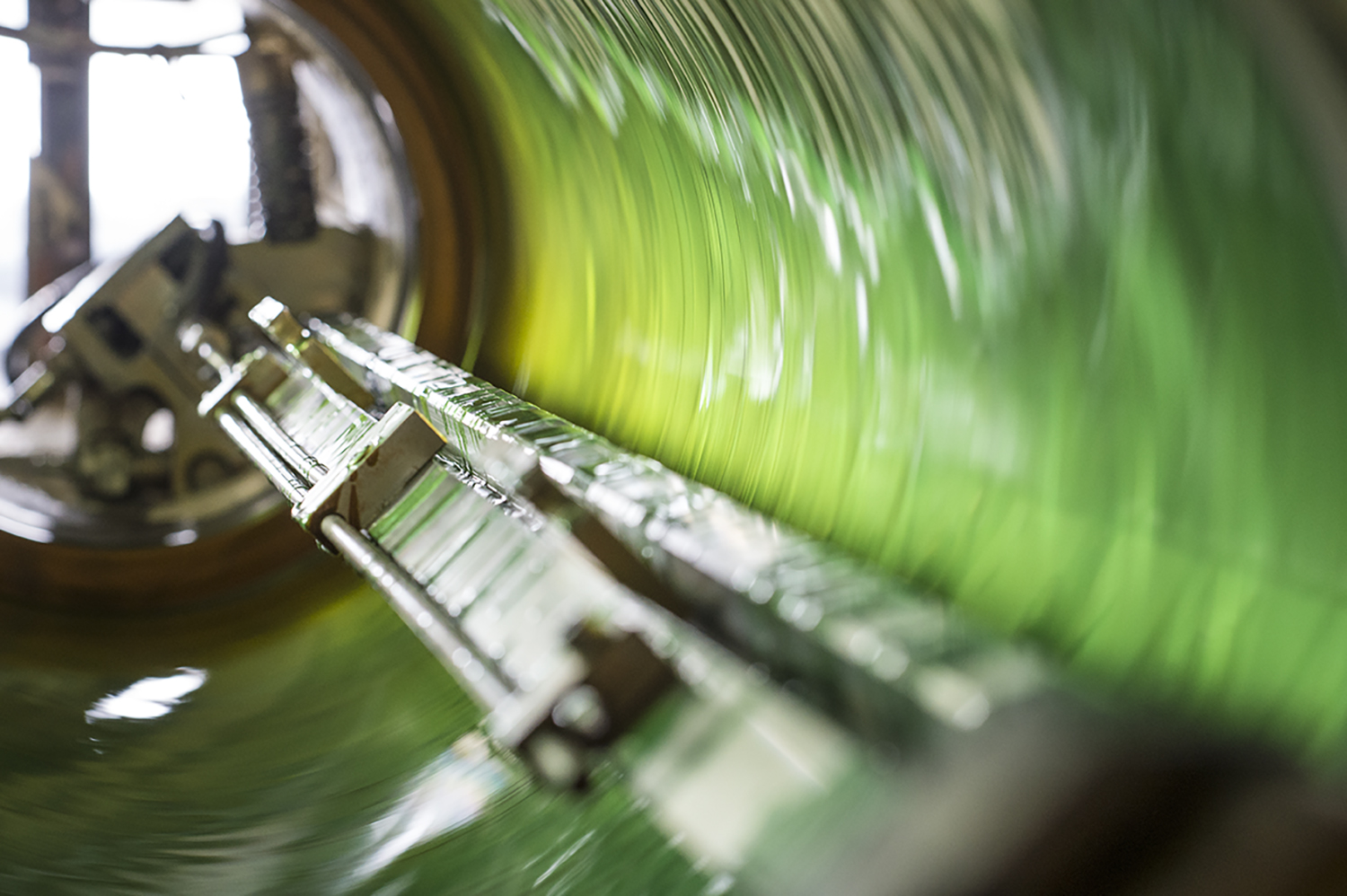

vista del cilindro por dentro

Fuente: Banco Nacional de Suiza. Apuntes de Marcelo Braz.

Flexografía

Sistema cuya forma de impresión se encuentra en altorelieve (como la tipografía) que se emplea para aplicar barniz protector sobre los billetes, para extender la durabilidad y protegerlos de la suciedad. Es el último de sistema de impresión que interviene en el proceso, ya que luego pasan al área de corte.

Fuente: Banco Rep. Colombia y Banco Central de Australia (RBA).

Huecograbado

Sistema que se emplea generalmente en billetes de polímero, cuya forma impresora se encuentra en bajorelieve (como la calcografía).

cilindro donde se graba la imagen

La imagen a imprimir se graba en bajorelieve en una plancha/cilindro; luego se aplica tinta de baja viscosidad en todo el cilindro, la cual es controlada por el paso de una racleta que elimina todo el excedente de tinta, quedando tinta solamente en la imagen en bajo relieve a imprimir. Luego se transfiere el diseño al soporte, pero al ser tinta de baja viscosidad no queda relieve como en la calcografía.

ilustración del sistema

La imagen que se graba en el cilindro se conforma por micro celdas donde se depositará la tinta, y es por eso que en el examen con microscopio de algunos diseños es posible apreciar la conformación de la trama de las celdas.

vista de las celdas donde se depositará la tinta

Este sistema también se emplea como primera capa de impresión en los billetes de polímero, con el fin de opacar al soporte, quedando solamente sin imprimir aquellas zonas que luego serán ventanas transparentes.

vista de sector de billete de 100 pesos mexicanos (2007)

ampliación del sector de un ojo donde se visualiza

la trama conformada por las celdas

Fuente: Regula (imágenes del billete) y Banco Central de Australia (RBA).

MVC, tecnologías de siempre para dispositivos modernos

La última emisión de rublos rusos, del año 2004, en las denominaciones de 10, 50, 100, 500 y 1000, incluye un dispositivo de seguridad de gran impacto visual, el “MVC” o “moire variable colour” (efecto moiré con variabilidad de color), desarrollado por la impresora rusa Association Goznak. Para la obtención de tal efecto se apela a la combinación de dos sistemas de impresión tradicionales, ya que se estampan en forma alineada dos diseños lineales, uno en offset multicolor y otro en calcografía en seco (embosado), obteniendo de esa manera un elemento de seguridad ópticamente variable que se activa con la sola inclinación del billete, logrando que se despliegue un efecto moiré con diversos colores.

Izquierda: toma parcial del billete de 100 rublos rusos. Derecha: aproximación al dispositivo MVC, inclinando el billete surge el efecto moiré con variabilidad de color. Abajo: video del mismo billete donde puede apreciarse la activación del dispositivo

Imagen encriptada (Scrambled Indicia®)

Desarrollado por Alfred V. Alasia, de la empresa Graphic Security Systems Corporation, bajo el nombre de Scrambled Indicia®, este dispositivo consiste en un proceso que permite que una o más imágenes sean codificadas dentro de otras imágenes que dificultan la percepción de las primeras. Una lente actúa como decodificador, y cuando se produce la decodificación pueden leerse una o más leyendas, y hasta en diferentes idiomas. Pueden también incorporar tintas ultravioletas especiales, pasibles de ser leídas por un decodificador ultravioleta. Se han introducido en billetes de Omán, España (pesetas), Estonia y Uruguay. Esta medida de seguridad se ha adecuado e implementado con gran éxito a documentos de identidad.

billete de Estonia

aplicación del lente-filtro decodificador en el diseño principal del anverso

reverso del billete de Estonia

lente decodificador aplicado en dos sectores del reverso

Microperforaciones

Perforaciones realizadas a nivel microscópico sobre el soporte papel o polímero mediante tecnología de perforación láser. Al trasluz son fácilmente reconocibles.

diseño efectuado con microperforaciones en los rublos rusos.

izquierda, vista con luz incidente. Derecha, con luz transmitida.

También se aplica sobre dispositivos como los kinegramas.

holograma del euro visto al trasluz

Con este sistema también pueden conformarse imágenes latentes (este efecto se aplica en cédulas de identificación).

arriba: vista de frente de diseño de imagen latente realizada con microperforación.

abajo: inclinando el billete surge otro diseño.

En el siguiente video se pueden percibir las microperforaciones alternando luz incidente con transmitida (billete ruso)

Fuentes: Bancos Centrales de Rusia, España y Suiza

Hologramas, kinegramas y otros

Tanto los hologramas como los kinegramas y alfragramas son DOVIDs (diffractive optically variable image devices, y en castellano podríamos decir dispositivos difractivos de imagen ópticamente variable) de primer orden de difracción.
Los hologramas son imágenes tridimensionales a todo color, diagramadas mediante un proceso especial de rayos láser. En papel moneda se emplean otras variantes como el iniciático pixelgrama y los actuales, y más populares, kinegramas, pues estos dispositivos han demostrado tener una mejor performance en el primer nivel de inspección.
El kinegrama es una característica desarrollada por la compañía suiza OVD Kinegram y, como el Alfagram de Surys, consiste en una estructura de difracción microscópica.
Tanto los kinegramas como los alfagramas basan su seguridad no en la tridimensionalidad, como los hologramas, sino en la variedad de efectos cinemáticos que se producen en ellos, como son la traslación, rotación, expansión, contracción y transformación de una imagen en otra (efecto morphing).

Tanto los hologramas como los kinegramas/alfagramas se presentan en tiras o en parches.

parche en billetes árabes

parche en billetes de Dinamarca

Alfagram en el euro, el simple movimiento y una buena iluminación disparan cambios en el diseño

tiras con kinegramas en los billetes noruegos

A continuación un video realizado con el kinegrama del billete de 20 euros en un microscopio digital 3D.



Con un simple movimiento del billete, se activa el diseño del kinegrama.

Códigos de barra

Los primeros ejemplares de códigos de barras aparecen en billetes holandeses y se introducen para facilitar la lectura de las clasificadoras. Luego surgen variantes de esos códigos lineales, visibles bajo luz normal o con tinta invisible con reacción bajo la luz U.V. Algunos de estos códigos de barra se aprecian en ejemplares holandeses y del Líbano.

Billete holandés de 1989

Sector de otro billete holandés con código de barras

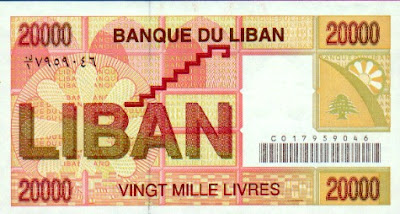

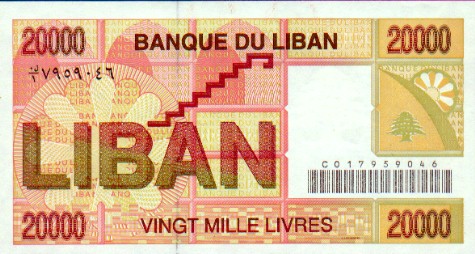

Billete de Líbano de 1994

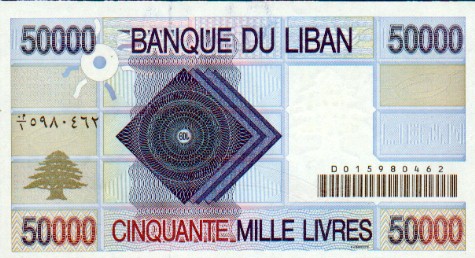

Billete de Líbano de 1995

Billete de Líbano de 2004

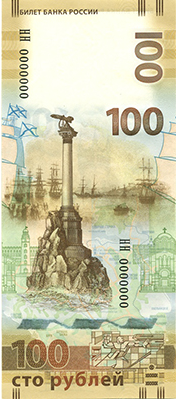

Otra clase de códigos que se emplea son los códigos QR. Por ejemplo, se incorporan en los billetes emitidos por Rusia en 2015 para conmemorar  la adhesión de Crimea a la Federación Rusa. El bello diseño del billete posee innovadores elementos de seguridad, entre los que destaca este código QR.

Con flecha de color rojo se señala el código QR

Vista del sector con el código.

Esta clase de código también se aprecia en el billete de 5 cedis de Ghana emitidos en marzo de 2017 para conmemorar los 60 años de la creación del Banco Central de ese país.

Aquí el código es más visible que el del billete ruso.

Los primeros códigos de barra estaban destinados para el control de stock por parte de los Bancos, pero en estos casos, cuando el usuario escanea el código QR con un teléfono celular es remitido a una página web con los detalles de relevancia histórica (Rusia) o de las medidas de seguridad del billete (Ghana).


Fuentes:
Banco Central de Rusia
https://www.bog.gov.gh/privatecontent/Public_Notices/Commemorative%20GH5%20Banknote.pdf

Fondos numismáticos y anticopia

Diseño microlineal, al máximo de lo que permite la tecnología (usualmente offset), con formaciones o alineaciones que imposibilitan que fotocopiadoras o escaners reproduzcan el diseño en forma fiel.

diseños con patrones de seguridad realizados con tecnología offset

Registro complementario y perfecto

El registro perfecto acontece cuando un patrón se alinea perfectamente con otro que obra en la otra faz del billete. El complementario hace referencia a cuando surge una tercera figura del complemento que se efectúa entre imágenes insertas en las diferentes caras del papel. Se logran mediante el empleo de offset simultáneo en ambas caras del billete, asegurando de esta manera la alineación de sendas impresiones. Se comprueban al trasluz.

billete tailandés

los billetes suecos introdujeron el registro complementario

con un diseño muy atractivo que luego se usaría en el euro

vista al trasluz de sectores de billete colombiano de 2016.

se complementan "BRC" y el pájaro.

Imagen latente

Diseño encubierto en otro, generalmente realizado con impresión calcográfica (intaglio). Se forma a partir de la alineación de las líneas que conforman ese diseño, y que contrarían la disposición de las líneas del diseño mayor que la contiene. Solamente se aprecian variando el ángulo de observación o iluminación del billete. Hoy en día también se efectúan mediante estampado en seco o microperforaciones.

imagen latente en billete turco

izquierda: visto de frente. derecha: inclinado el billete surge el diseño de las letras "TC"

otra variante: la imagen latente surge cuando se

 inclina el billete y se lo observa en forma oblicua

A continuación un video donde se observa la activación de la imagen latente

Fuentes: Bancos Centrales de Turquía y Rusia.
