Dólar de EEUU bajo microscopía de rayos X

 Microscopía de rayos X de los elementos de seguridad del papel moneda

(traducido y extraído de https://www.microphotonics.com/x-ray-microscopy-of-paper-currency-security-features/)

A medida que los Pagos de Impacto Económico emitidos por el Congreso en respuesta a la actual pandemia mundial comienzan a extenderse por todo el país, centramos nuestras imágenes en el papel moneda y en los numerosos dispositivos de seguridad incorporados a nuestros billetes de papel. Desde tintas especiales, texturas, materiales y componentes incrustados, el Departamento del Tesoro incorpora muchas características de seguridad para minimizar los intentos de falsificación. Utilizando nuestro micro-CT de sobremesa SkyScan 1273, obtuvimos imágenes de un billete de 100 dólares estadounidenses echando un vistazo virtual al interior del billete mientras descubríamos algunas de las características de seguridad.

Microscopía de rayos X de elementos de seguridad en papel moneda

La obtención de imágenes de este billete de 100 dólares demuestra la capacidad de resolver pequeñas características dentro de las muestras basándose en las diferencias de atenuación de los rayos X a través de la muestra. Este trabajo demuestra que incluso las muestras de alta relación de aspecto pueden visualizarse eficazmente con nuestros sistemas de sobremesa. Como puede verse en la figura 1, las tintas saltan de la imagen a partir de la señal de fondo proporcionada por las fibras de celulosa utilizadas en el papel en el que están impresos los billetes. Incluso entre las tintas utilizadas, las distintas tintas producen señales diferentes en función de su composición única, lo que se pone de manifiesto en la imagen por las diferencias en la intensidad de la señal.

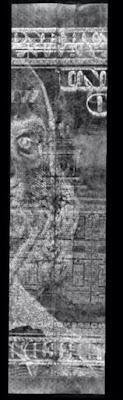

Figuras 1 y 2: Representación volumétrica MIP del anverso (arriba) y el reverso (abajo) de la marca de agua.

El primer elemento de seguridad que destacamos se muestra en la figura 2, el retrato en marca de agua de Benjamin Franklin presente en un lateral del billete. Aunque la imagen impresa está presente en el centro del billete, lo que la hace visualmente invisible desde los bordes anterior y posterior del billete cuando se observa sin suficiente retroiluminación, la tinta utilizada atenúa más la señal de rayos X que la celulosa que compone el billete y podemos observar el retrato de la marca de agua desde ambos lados del billete.

Figura 3: Representación volumétrica MIP del hilo de seguridad polimérico incrustado en el billete

Además de la marca de agua, también podemos identificar la posición del hilo de seguridad de polimero incrustado dentro del billete (figura 3). En esta vista, cortamos digitalmente los bordes del billete para centrarnos en el hilo. Aunque la escritura es visible en la banda cuando se observa el billete ópticamente, la escritura no está presente en estas imágenes debido a la falta de contraste entre el hilo de polimero y los pigmentos orgánicos utilizados para imprimir en el hilo.

Figura 4: Representación volumétrica MIP de la textura de impresión en relieve del anverso del billete.

Utilizando impresión calcográfica optimizada, el Tesoro crea una textura en relieve para algunas tintas con el fin de proporcionar una validación táctil de la integridad del documento. Una zona en la que esto es especialmente prominente es el lado izquierdo del billete dentro del hombro de Benjamin Franklin, como se muestra en dos vistas de la figura 4. Cuando se observa una vista a través del billete, los rasgos de tinta en relieve son claramente visibles extendiéndose desde la superficie del billete.

Figura 5: Representación volumétrica MIP de los daños en la integridad de la impresión debidos a los pliegues repetidos.

Aunque el resto del artículo se centraba en el examen de los elementos de seguridad de los billetes, también observamos los efectos sobre la tinta de los repetidos pliegues del billete a lo largo de la línea media horizontal, que provocan la degradación de la tinta (figura 5). Esta degradación puede apreciarse a través de las grietas y huecos presentes en la superficie de la imagen impresa, visibles en la representación MIP. Aunque estos billetes están diseñados para durar unos 15 años, se producen daños normales durante la circulación diaria.

Conclusión

La imagen micro-CT de alta resolución con el SkyScan 1273 es muy adecuada para la aplicación de análisis no destructivo de los billetes. Esperamos que esta imagen del mes le haya resultado informativa y le animamos a que se suscriba a nuestro boletín de noticias y a nuestros canales en las redes sociales para prepararse para la continuación de nuestra serie de imágenes del mes el mes que viene.
